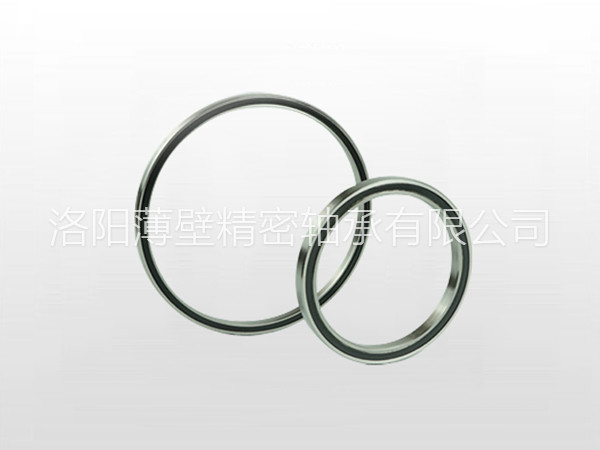

薄壁軸承是一種精密零件軸承，它滿足了現代機械對回轉機構設計的緊湊、簡化和輕量化的要求, 具有體積小、重量輕和摩擦低等要求。薄壁軸承與標準軸承不同，在薄壁軸承中，每個系列中橫截面尺寸被設計為固定值，在同一系列中橫截面尺寸是不變的，它不隨內尺寸增加而增加。今天小編就來和大家聊聊薄壁軸承類型及特點。
一、薄壁軸承主要分三種類型
1、徑向接觸(L型)
2、角接觸(M型)
3、四點接觸(N型)
提示：這些系列軸承中套圈主要以軸承鋼及不銹鋼兩種材質為準。
另外，薄壁套圈軸承可以是深溝球軸承(C)、四點接觸軸承(X) 、角接觸球軸承 (E)。在不同的系列中都提供以上各種設計。系列則取決于橫截面的大小。球與系列匹配。
深溝球等截面薄壁軸承可以支持雙向的軸向負載以及徑向負載。
四點接觸軸承等截面薄壁軸承可以支持雙向的軸向負載以及徑向負載；因此它們與雙列角接觸球軸承的運行方式相同。
角接觸球軸承可以匹配數量的球并且其接觸角度為30°。它們支持的徑向負載比深溝球軸承或四點接觸軸承更高，并可以支持源于同一方向的軸向負載。針對特殊需求，角接觸球軸承也可以作為匹配軸承提供。因此，這些組合的剛性和承載能力比單軸承產品要高出很多。
二、薄壁軸承的特點
1、使用大內孔、小橫截面的薄壁軸承可以用大直徑的空心軸來代替小直徑的實心軸，諸如:空氣、水管、電線可以通過空心軸來提供，使設計更加簡潔。
2、薄壁軸承可以節省空間，降低重量，顯著降低摩擦，并提供良好的旋轉精度 。在不影響軸承性能和使用壽命的情況下，使用薄壁軸承，可以縮小設計的外部尺寸和降低生產成本。
3、薄壁軸承七個開式系列,五個密封系列,內孔直徑為1英寸到40英寸, 橫截面尺寸范圍為0.1875×0.1875英寸至1.000×1.000英寸。開式軸承有三種: 徑向接觸、角接觸、四點接觸。密封軸承分為:徑向接觸及四點接觸。
薄壁套圈軸承精度高、非常安靜以及承載能力很強。這些球軸承有三種設計，并且極端的小、橫截面大多為正方形。在這些系列中，即使是更大的軸直徑和軸承孔，橫截面也保持不變，這些軸承因此稱為等截面。
以上就是對
薄壁軸承類型及特點的介紹，薄壁套圈軸承與傳統的軸承區別開來。因此，可以選擇更大的橫截面并使用承載能力更強的軸承而不必改變軸直徑。薄壁套圈軸承可以設計成極度輕而需要很小空間的軸承。
